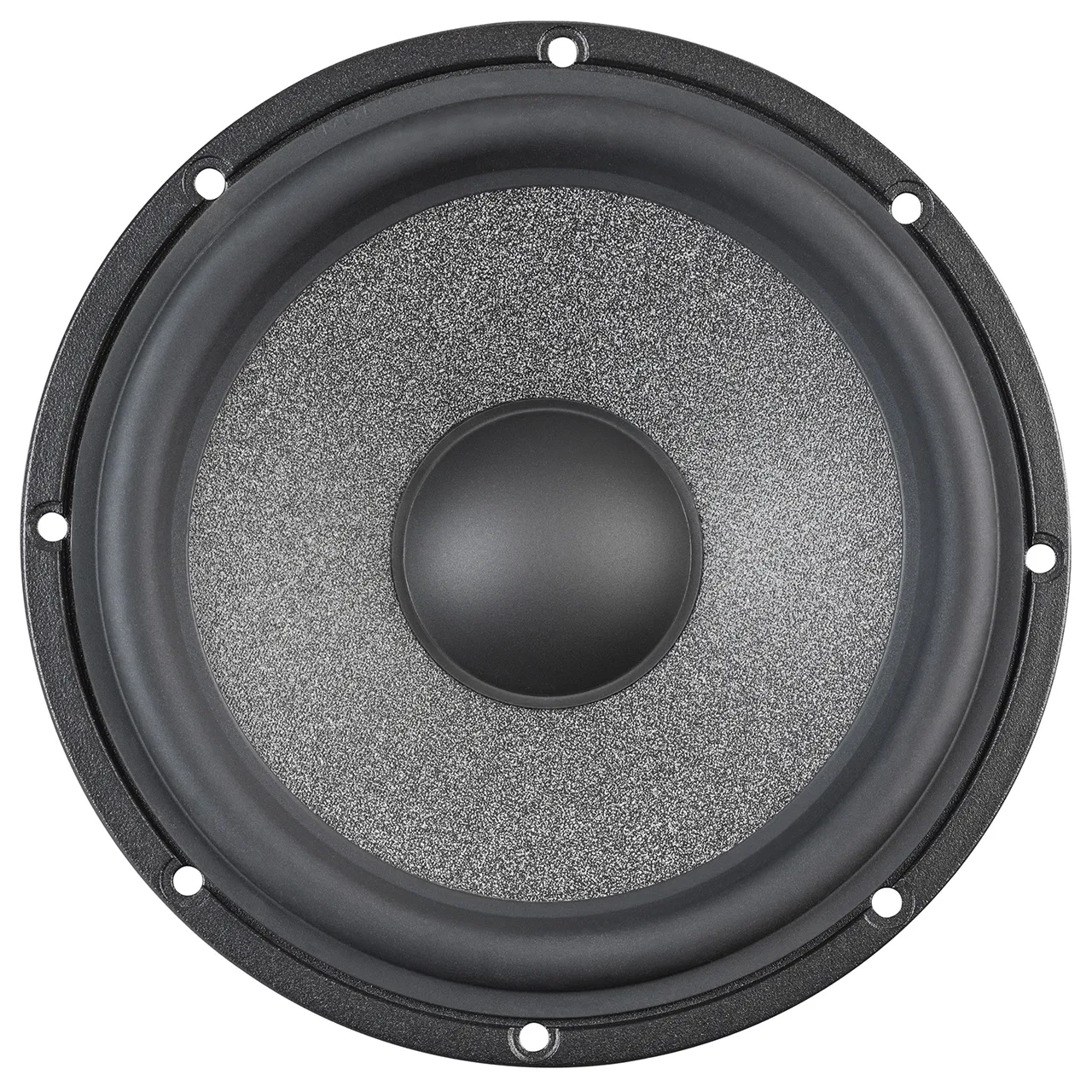

Uuden sukupolven huippuluokan GRAPHIC GL6 MK2 -midbassojen ainutlaatuinen ″MicroSphere″-pinnoite takaa erinomaisen äänenlaadun. Tämän patentoidun tekniikan avulla keraamiset todella pienet ontot pallot ( halkaisija vain 75 µm ) upotetaan polymeerikerrokseen ja levitetään sitten kartion päälle. Tämä erityinen pinnoite takaa täydellisen sisäisen vaimennuksen ilman, että se vaikuttaa negatiivisesti kalvon painoon. Sen sijaan tämä innovatiivinen käsittely lisää kartion jäykkyyttä merkittävästi.
Erikoismuotoiltu kumireunus pitkää lineaarista liikerataa varten
Polyuretaaninen pölykuppi taajuusvasteen optimointiin ylemmän keskialueen alueella.

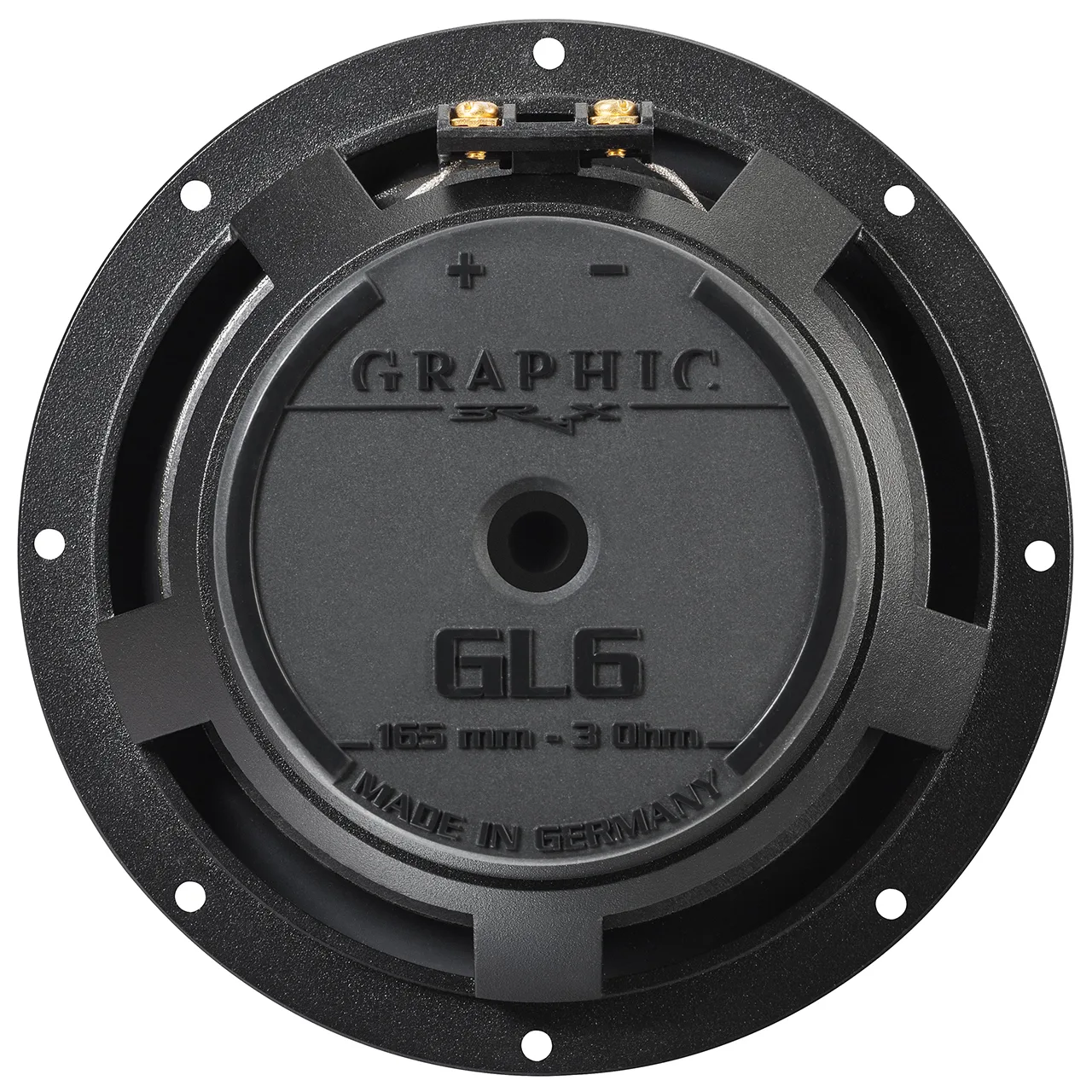

Erittäin jäykkä alumiininen painevalurunko.
24 karaatin kullatut ruuviliittimet takaavat parhaan kontaktin kaiutinkaapeleihin.
Tehokas ja tarkasti koneistettu magneettijärjestelmä erinomaiseen magneettivuon lineaarisuuteen.
Parihinta.
| Power handling RMS / max. | P 100 / 150 Watts |
|---|---|
| Impedance | Z 3 Ω |
| DC resistance | Re 3.0 Ω |
| Frequency response | 40 Hz - 4,000 Hz |
| Resonance frequency | Fs 52 Hz |
| Mechanical Q factor | Qms 6.00 |
| Electrical Q factor | Qes 0.57 |
| Total Q factor | Qts 0.52 |
| Compliance | Cms 603 μm/N |
| Equivalent air volume | Vas 16.3 L |
| Force factor | B*I 5.2 Tm |
| Sensitivity | SPL 92 dB @ 2.83V / 1m |
88 dB @ 1W / 1m
| Cone area | Sd 139 cm² |
|---|---|
| Moving mass | Mms 15.3 g |
| Cone material | Paper cone with “MicroSphere” coating consisting of micro ceramic hollow spheres embedded in a polymer layer |
| Mechanical resistance | Rms 0.84 kg/s |
| Voice coil diameter | ø 37 mm |
| Voice coil winding height | 14 mm |
| Max. linear excursion | Xmax +/- 4.0 mm |
| Outer diameter | ø 166 mm / 6.5″ |
| Installation diameter | ø 142 mm / 5.6″ |
| Installation depth | 68.2 mm / 2.7″ |
Recommended enclosure volumes
Sealed box
| Net volume | 8 L |
|---|---|
| Lower limiting frequency (-3dB) | 69 Hz |
Vented box
| Net volume | 15 L |
|---|---|
| Port diameter | ø 60 mm / 2.4″ |
| Port area | 28 cm² |
| Port length | 19 cm / 7.5″ |
| Port tuning frequency | Fb 45 Hz |
| Lower limiting frequency (-3dB) | 48 Hz |
Scope of delivery
- 2 x High-End Woofer BRAX GRAPHIC GL6 MK2
- 1 x Data sheet
