HELIX COMPOSE i3 – sarja on loistavalla hinta- / laatusuhteella varustettu huippulaatuinen erillissarja.
Compose -sarjan kaiuttimien ohmiluku on optimoitu Helix / Match DSP -prosessoreita ajatellen.
Compose i3 -sarjoissa käytetään korkealaatuisia materiaaleja:
– Alumiinikalotti diskantti erinomaisella äänenlaadulla.
– Midbasson erittäin kevyt ja pinnoittu paperikartio takaa tarkan ja yksityiskohtaisen toiston.
– Midbasson runko on valmistettu polymeerikomposiitista, jota on lisäksi vahvistettu lasihelmillä ja näin on saatu erittäin jäykkä ja ilman jälkisointia oleva materiaali.
– Tehokkaat magneetit.
– Erillinen laadukas jakosuodin 6 -portaisella diskantin tasonsäädöllä.
Yksi Compose -sarjan keskeisistä elementeistä on patentoitu kiinnitysjärjestelmä nimeltä FlexMount, joka perustuu erityisesti kehittyneisiin kaiutinadaptereihin.
Tämän tekniikan avulla voit asentaa i3 -kaiuttimet lähes äärettömään määrään automalleja vaihtamalla autoosi sopivan soviterenkaan.
FlexMount soviterenkaat ovat joko kaiuttimen mukana tai erikseen hankittavissa ( muista katsoa FlexMount valikoimamme ).
i3 -sarja on yhteensopiva kaikkien FlexMount -, FlexConnect -, ProConnect – ja WireKits adapterien kanssa.
Technical data
| Power handling RMS / Max. | P 100 / 150 Watts |
|---|---|
| Frequency response | 60 Hz - 25,000 Hz |
| Impedance | Z 3 Ω |
| Sensitivity | SPL 92 dB @ 2.83V / 1m |
88 dB @ 1W / 1m
| Outer diameter | ø |
|---|
Tweeter: 32.0 mm / 1.26”
Midbass: 165.0 mm / 6.50”
| Installation diameter | ø |
|---|
Tweeter: 32.0 mm / 1.26”
Midbass: 142.0 mm / 5.59”
Installation depth
Tweeter: 9.8 mm / 0.39”
Midbass: 60.7 mm / 2.39”
Dimensions crossover
103.3 x 50.4 x 25.0 mm /
4.07 x 1.98 x 0.98”
Midbass
| Impedance | Z 3 Ω |
|---|---|
| DC resistance | Re 3.0 Ω |
| Resonance frequency | Fs 70 Hz |
| Mechanical Q factor | Qms 4.17 |
| Electrical Q factor | Qes 1.05 |
| Total Q factor | Qts 0.84 |
| Compliance | Cms 454 μm/N |
| Equivalent air volume | Vas 11.2 L |
| Force factor | B*l 4.0 Tm |
| Cone area | Sd 133 cm2 |
| Moving mass | Mms 11.3 g |
| Mechanical resistance | Rms 1.18 kg/s |
| Voice coil diameter | ø 25 mm |
Voice coil winding height
| 10.5 mm | |
| Max. linear excursion | Xmax +/- 3.2 mm |
Tweeter
| Impedance | Z 4 Ω |
|---|---|
| Resonance frequency | Fs 1800 Hz |
| Voice coil diameter | ø 20 mm |
Features
Tweeter

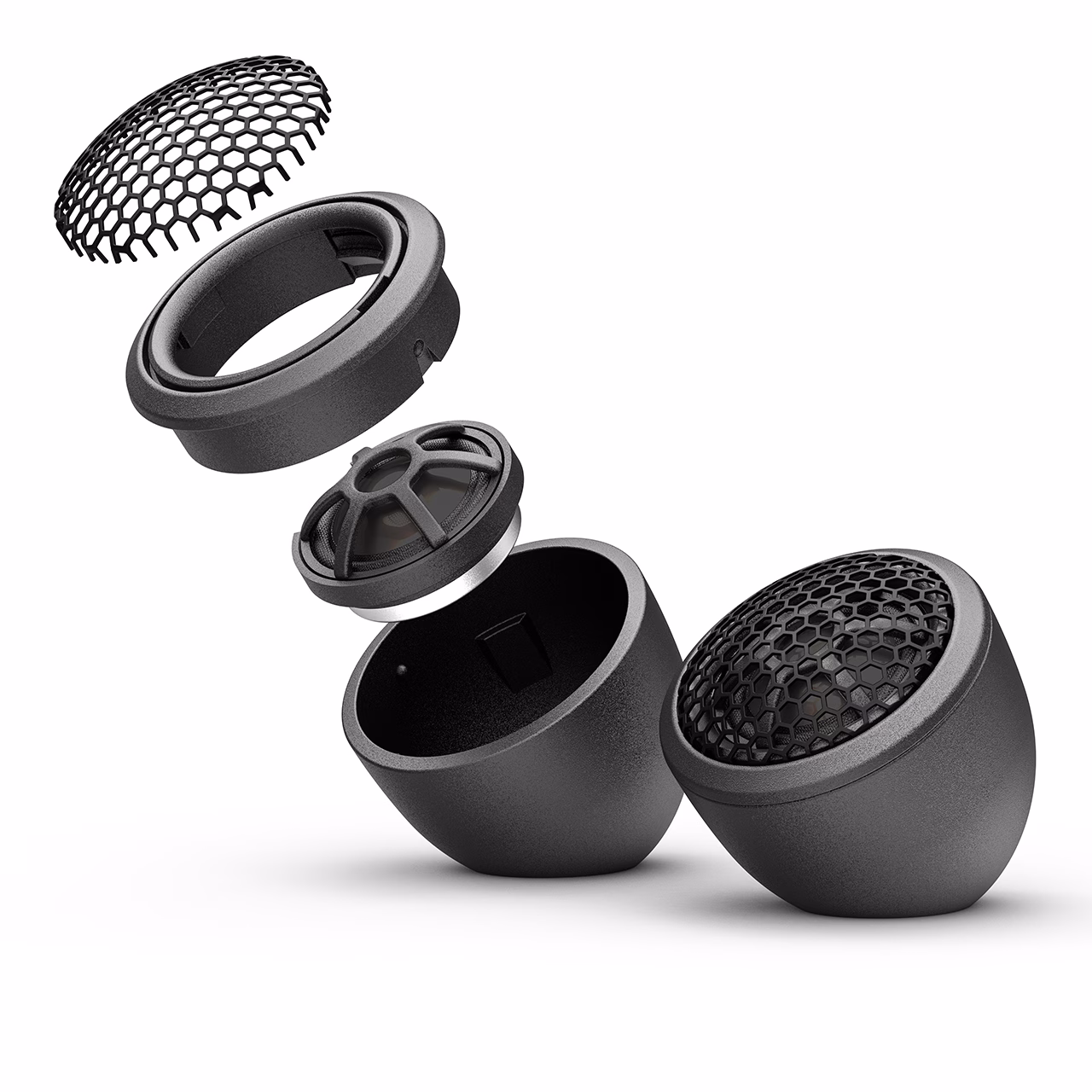

Ultra compact, aluminum dome, neodymium magnet and FlexMount20
Midbass
Paper with Cenosphere coating, ProConnect terminal and FlexMount165
Crossover
Tweeter: 12 dB highpass, protection and level adjustment
Midbass: 6 dB lowpass
Compatibility
FlexMount20
FlexMount165
WireKits
Scope of delivery

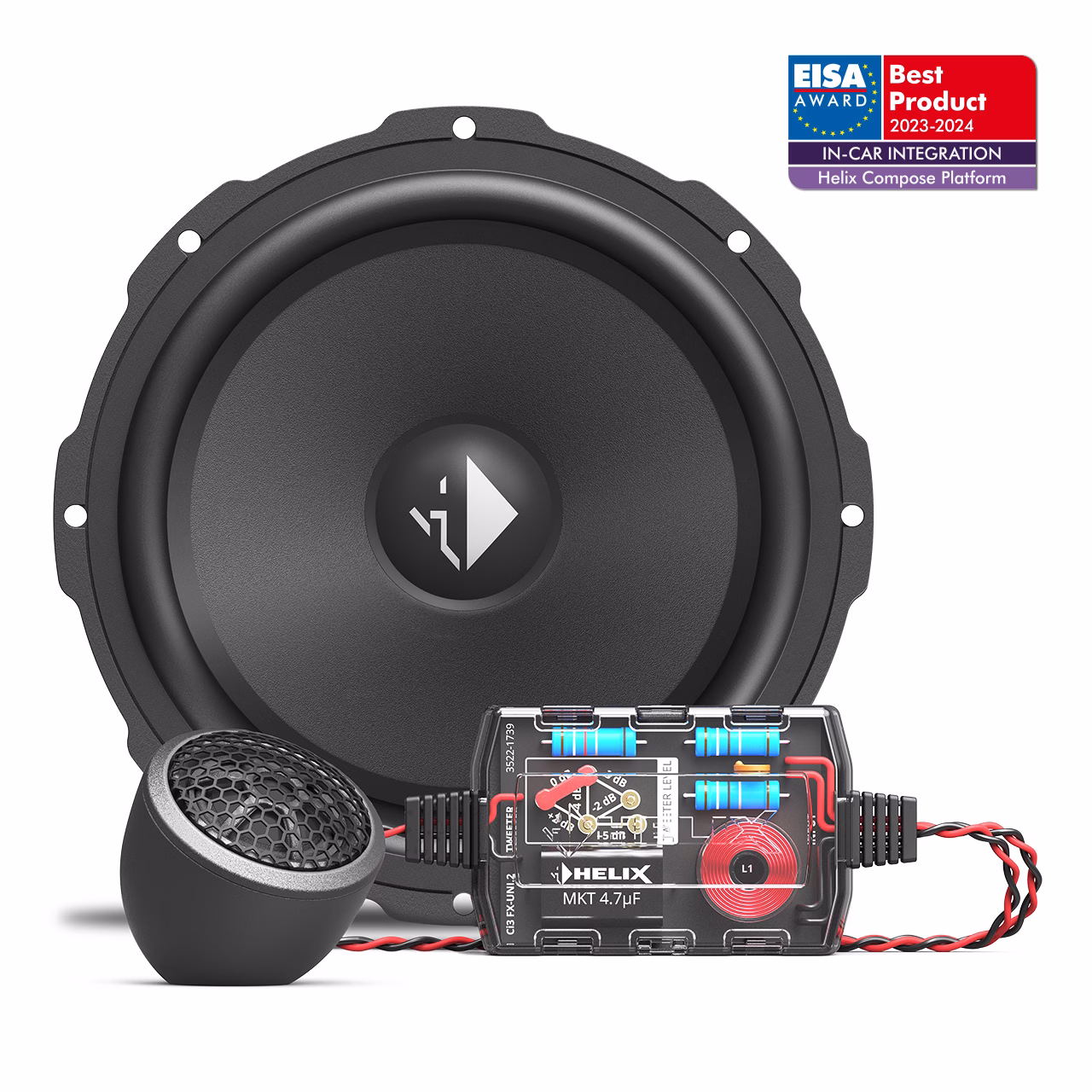

- 2 x Tweeter Ci3 T20FM-AL MK2
- 2 x Midbass Ci3 W165FM-S3
- 2 x Crossover Ci3 FX-UNI.2
- 2 x Lowpass cable crossover Ci3 FX-WLP.2
- 2 x Tweeter mounting accessories
- 2 x COMPOSE Connect Kit
- 1 x Mounting material
