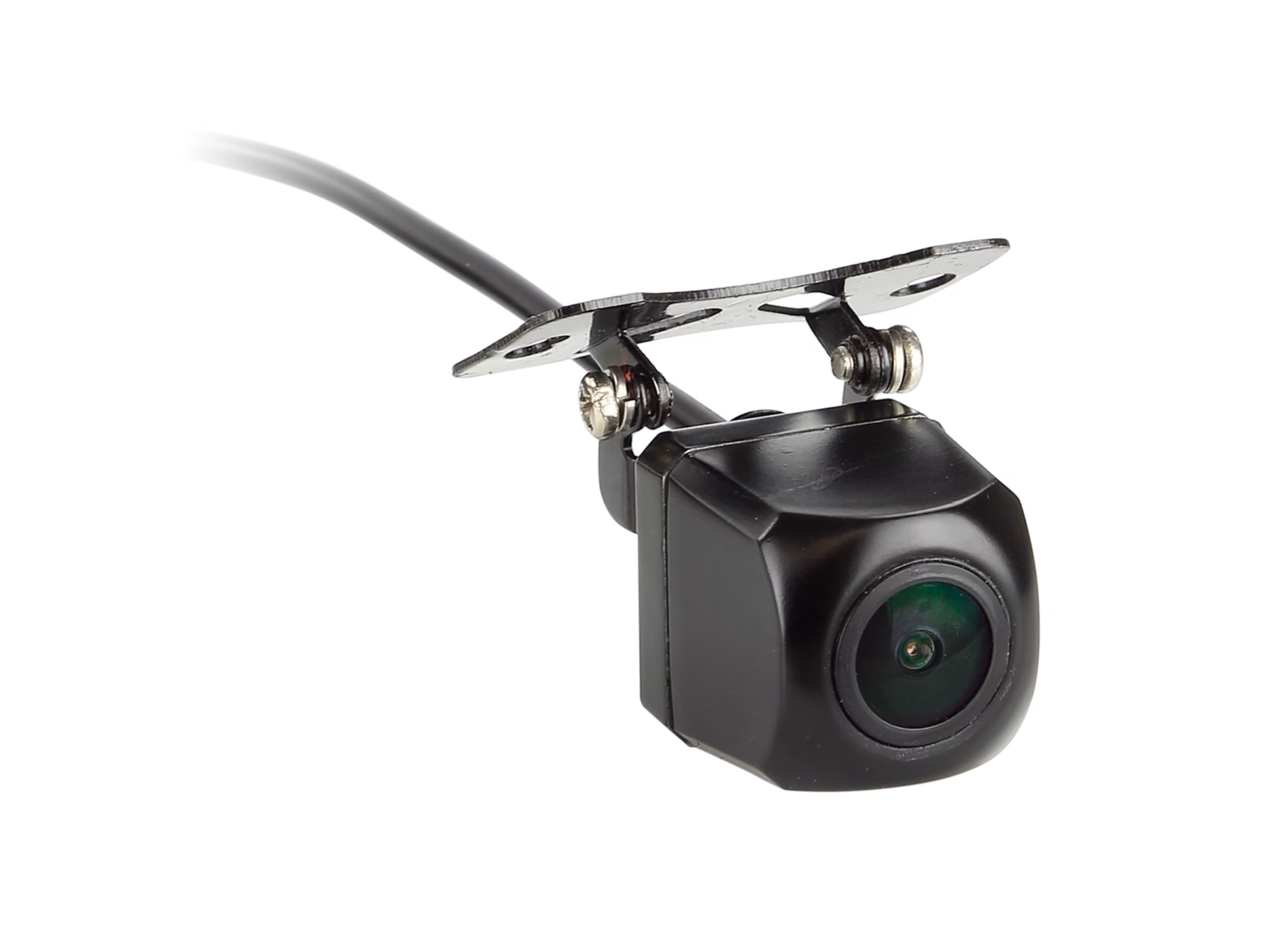

Yleismallinen peruutuskamera
Muotoilu: kulmikas
Kiinnitystyyppi: Alarakenne / Laajennus
Orientaatioviivoilla / peilausfunktiolla
ACV-kamerat soveltuvat jatkuvaan käyttöön
Ennen asennusta tarkista katselukulma ja kameran suunta asennuspaikalla testinäytöllä
Kameran käyttöjännite: +3V
Kameran virtajännite: +12V/+24V
Liitäntä ilman jännitemuunninta +3V toimitusvaiheessa vahingoittaa kameraa
Liitäntä:
punainen: Virta +12V / +24V
musta: Maa ( – )
RCA(m) keltainen: Videosignaali
vihreä: suuntaviivat käyttöön
valkoinen: Peilaustoiminto
Kameran ominaisuudet:
Rakenne: Muovi / Metalli
Väri: musta
Lisämateriaalit: Suuntaviivat / peilaustoiminto
Anturityyppi: 1/3″ CMOS
Kuvajärjestelmä: NTSC Color
Tehokkaat pikselit: 976 x 592
Objektiivi: 1.9mm / F 2.0
Lux: 0.3
Resoluutio: 700 TV-linjaa
Linssin kulma: vinosti 170° + 5°
Katselukulma: vaakasuora 115° pystysuora 80° + 5°
Pölyä ja vettä kestävä: IP68
Liitäntä: 4-napainen ACV-järjestelmän liitin (m) Ø5,2mm
Käyttöjännite: +3V tasajännite
Syöttöjännite: +12V / +24V tasajännite jännitemuuntimella
Nykyinen kulutus: 200mA
Käyttölämpötila-alue: -30°C – 75°C
Säilytyslämpötila: -40°C – 85°C
Mitat: L / W / H – 28,3 mm / 23,4 mm / 23,4 mm / 23,4 mm

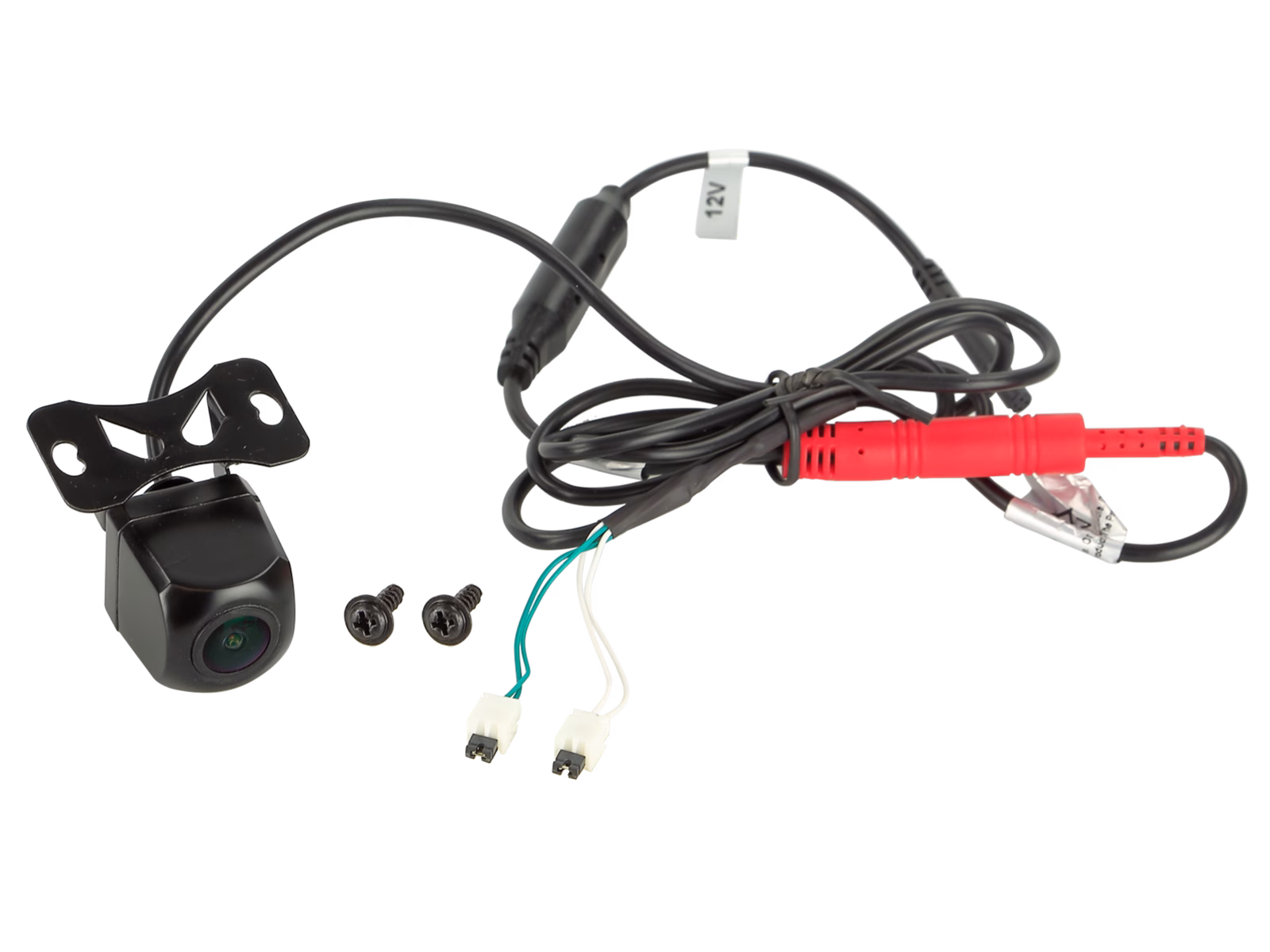

Liitäntäkaapeli kameraan 1m +/-:
4-napainen ACV-järjestelmän liitin (m) Ø5,2mm
2 hyppääjää
Jännitemuunnin +3V:
4-napainen ACV-järjestelmän pistoke (f) Ø10mm / 4-pinainen ACV system plug(m) Ø5.2mm
Laajennus 6,5m +/-:
4-napainen ACV-järjestelmän pistoke (f) Ø10mm / 4-pinainen ACV system plug(m) Ø5.2mm
Sähköjohto punainen 3m +/- johdotettu: yhteys kameraan / yhteys valon käänteiseen näyttöön
Maadoituskaapeli/GND musta 3m +/- johdotettu: Yhdistä rungon massa/GND kameraan / Yhteys rungon massa/GND suoraan näyttöön
Liitäntäkaapeli 20 cm +/-:
4-napainen ACV-järjestelmän pistoke (f) Ø10mm
punainen: syöttöjännite
musta: Maa/GND
RCA(m) keltainen: Video
| Paino | 0,11600 kg (kilogramma) |
|---|---|
| model | Johtosarjat |
| model-specification | Johtosarjat |
